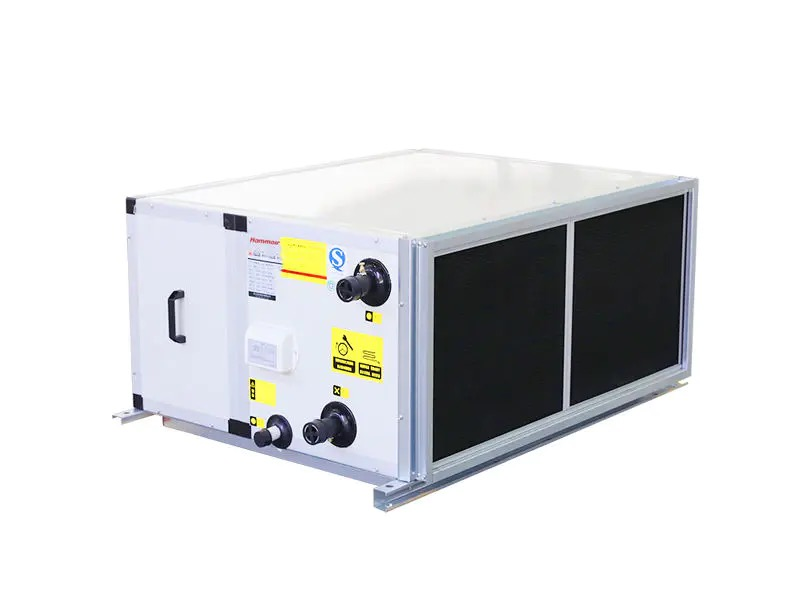

吊挂式空调箱--元素系列

   面对盘管进风侧(风从背后吹来),盘管进出水管位于左侧的为左接管,盘管进出水管检修门位于右侧的为右接管,位于左侧的为左接管。上图机组为左接管。
在线咨询
产品介绍

产品介绍


产品特点

机组特点

      外形美观,结构优良,良好的隔热和强度性能

面板

       面板采用双层三明治夹芯结构,面板四周采用专用铝型材,隔热性能优良,并使面板具有极佳的强度。

       面板内部采用聚氨酯发泡材料,发泡密度为48kg/m³,可有效防止冷量传递。

       面板标准配置为内外双层钢板,亦可依据要求选用不锈钢板等材质。

       面板厚度有25mm50mm两种可供选择。


密封性优良,漏风率极低

密封性

       骨架与面板采用双重密封,密封材料为橡胶材质,具有良好的弹性和抗老化性能。

       密封橡胶为中空设计,具有正负压随动性,无论正压和负压都具有自压紧功能。

       面板采用专用铝合金制压板通过螺丝固定在框架上,牢固可靠。

       机组箱体在1000Pa标准工况下,漏风率小于1%


高热传效率

换热器

       换热盘管采用无缝紫铜管和铝翅片,经胀管紧密结合而成。

       盘管标准备有2~12排可供选择,铝翅片标准为2.5mm,亦可提供其他片距规格。

       选型计算程式可在需求工况下对盘管的排数、片距、回路数等参数进行最优化设计,以确保满足实际使用需求。

       独特的盘管布管设计,可确保排水彻底,在大限度内能防止盘管冻裂可能。

水盘

       表冷盘管下设有冷凝水盘,干式V型设计,具有排水坡度,保证冷凝水顺利排放。外部敷有保温以阻止冷凝生成。

运转平稳,噪音低

风机

       风机选用国内或国际名牌产品。

       采用DIDW双进风,双宽距高效低噪离心风机。

       风机轴承选用名牌产品,具备自调心及自锁紧功能。风机动平衡精度达到G4.0,大幅延长轴承的使用寿命。

       风机选型软件可依据实际运行条件选择高效率之风机,确保风机在高效节能的〝工况〞点下运行。

风机传动

       标准采用V型皮带传动结构,并使用Taper Lock紧箍衬套的皮带轮及进口窄V带,窄V带的宽斜面结构使其具有更高的传动效率和使用寿命。

电机

       选用知名品牌三相鼠笼式交流感应电机,IP54防护等级,F级绝缘。电机标准置于风机段内部,并于风机共同安装在减震支架上。电机设有调整装置,可调整皮带松紧程度。

安装运输方便

箱段吊运、安装

       箱段底座备有叉、吊两用孔,现场可灵活搬运

       箱段可分段运输,特大型箱段可散件出货,现场组装。

       模块式设计使箱体配件互换性极强,现场组装方便。

       箱段连接处平整,现场连接方便。

       箱段底部配有安装孔,可将机组固定于基础上。




结构特点
